Balkon-Wetter-, Sicht- und Sonnenschutz
Mehrteilieges Sicherheitsglas als Schiebetür
Der erste Entwurf-Plan
Balkongröße 450 cm breit - 175 cm tief. Die ganze Stüzlast der übereinander liegenden Balkone wird links und
rechts von 2 durchgehenden Betonpfeilern aufgenommen, die ebenerdig auf dem Hausfundament stehen.

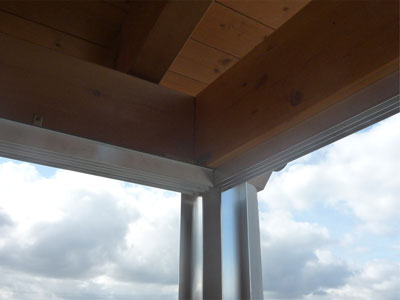

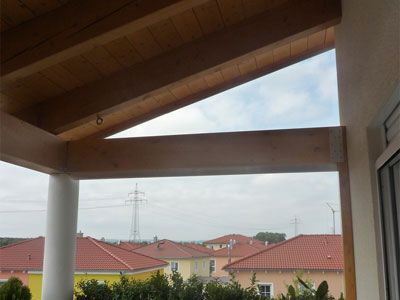

Auf den obersten Betonpfeilern ist ein Trägerbalken der, für die Balkonüberdachung, auskragenden
Dachkonstruktion abgelegt.
Das Balkongeläner wird, seinem ursprünglichen Zweck entsprechend nicht entfernt und nicht tragend belastet.

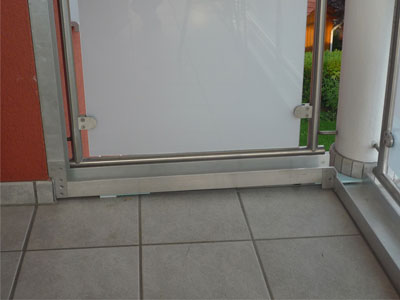

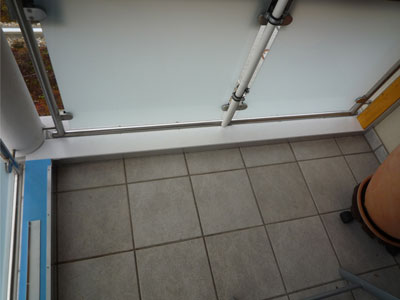

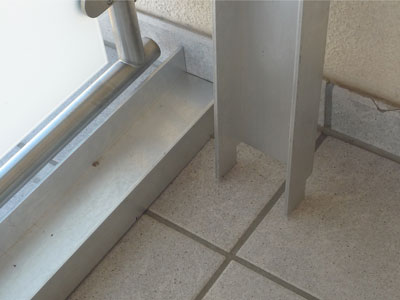

Auf dem gefliesten Balkonboden wird ein durchgehendes Aluminium-Profil, 100 x 50 mm, zwischen den beiden

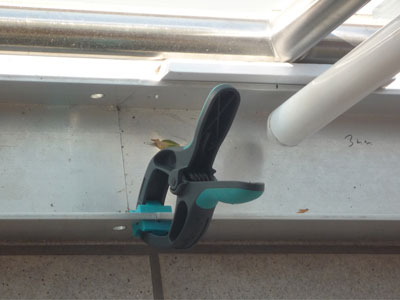

Betonpfeilern ausgerichtet und mit zwei Schellen an den Geländerstützen, gegen verrutschen gesichert.

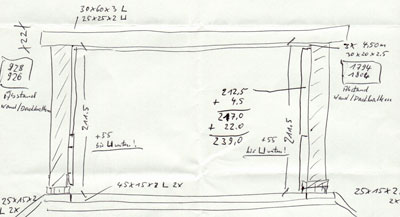

.jpg "Skizze Balkon Frontmaße")

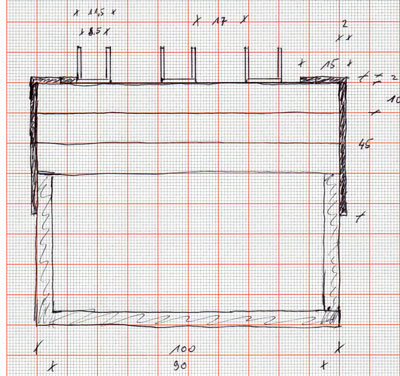

.jpg "Skizze Balkongeländer")

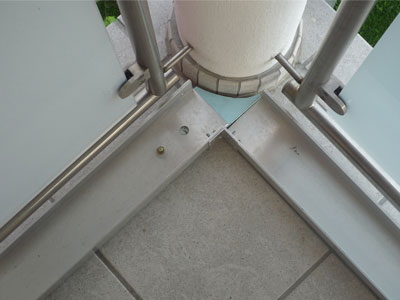

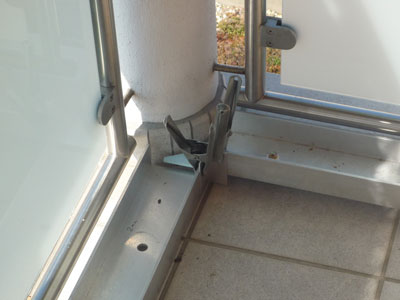

Der Winkel zu den beiden Seitenflächen wird ausgeschnitten und das Gefälle zur Balkonfront mit Stellschrauben

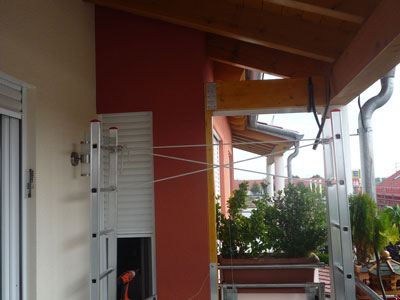

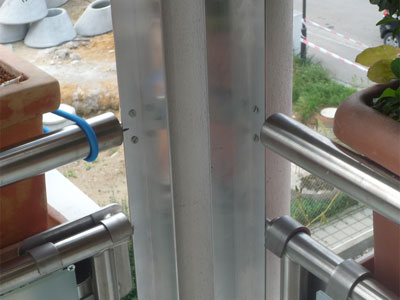

waagerecht ausgerichtet. Die senkrechten Begrenzungen an den Betonpfeilern werden ausgerichtet
und mit Schellen am Geländer fixiert.

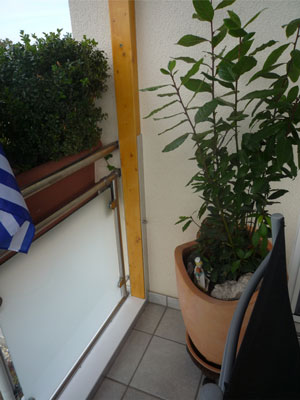

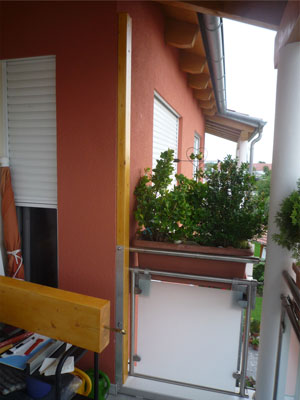

Das Aluminium-Profil 100 x 50 mm wird an der Hauswandseite bis zur Geländerhöhe hochgeführt, um keine

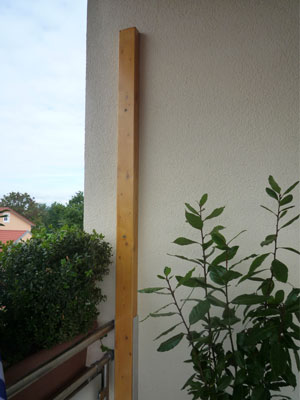

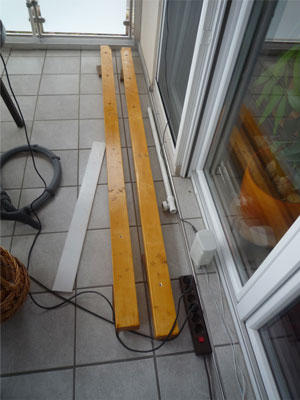

unnötigen Löcher an der Hauswand bohren zu müssen. Die Kanthölzer für die senkrechten Anschläge an der
Hauswand werden wetterbeständig imprägniert und in den senkrechten Alu-Profilen befestigt.
Nun werden die am Boden verlaufenden Alu-Profile mit Hartschaumplatten gefüllt, auf die notwendigen Höhen
ausgerichtet und mit seitlich verschraubten Winkeln gegen Verschieben gesichert.
Die notwendigen obigen Balken für schmalen Seiten werden eingesetzt.
Das Aluminium-Profil wird mit Hartschaumplatten aufgefüllt und auf die benötigte Höhe unterlegt.

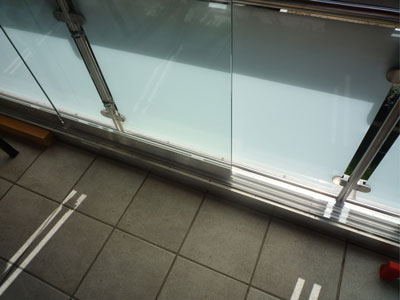

Darauf werden die Aluminium-Führungsschienen für die Glasscheiben-Rollen befestigt.
Auch die Führungs-Profile an den oberen Balken sind nun ausgerichtet und für den Einsatz der Glastüren bereit.

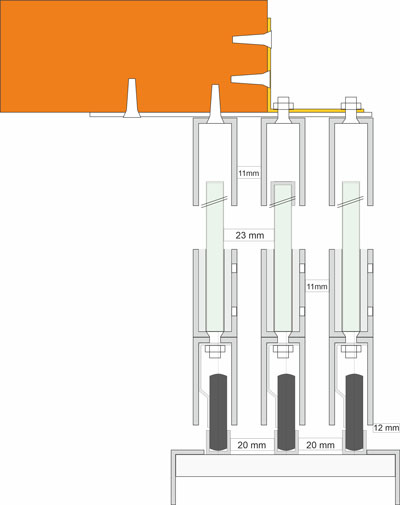

Die Konstruktion der Glasscheiben-Führung
Die Glasscheiben und die Führungsrollen werden in zwei, mit den Schmalseiten, zusammengeschraubten
Aluminium-Profilen, 20 x 40 mm, montiert. Die Scheibenstärken werden im unteren Bereich in den U-Profilen mit
PVC-Streifen aufgefüllt und mit Madenschrauben fixiert.
Die oberen Führungsschienen sind ebenfalls 20 x 40 mm Aluminium-Profile.

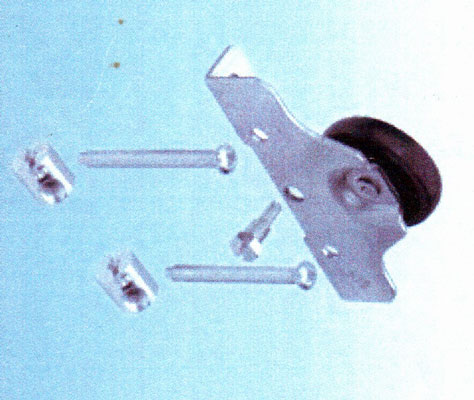

Die Führungsrollen (Abbildung unten) sind in den unteren U-Profilen verschraubt.
.jpg "Scheiben-Rollen")
.jpg "Zugluftbürsten")
Führungs- und Trägerrollen der Glasscheiben Bürsten zum Schutz gegen Zugluft

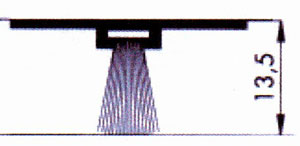

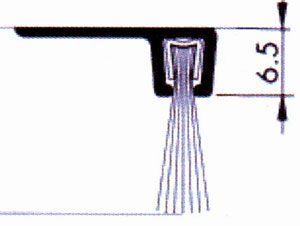

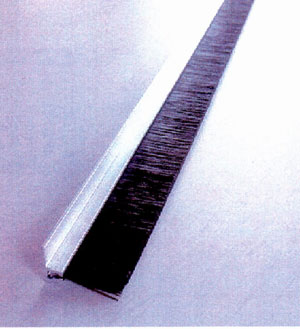

Die Zwischenräume der Glascheiben und die senkrechten Spalten zum Boden werden durch verklebte Bürsten
gegen Zugluft geschützt.
.jpg "Zugluft-Bürsten")
.jpg "Zugluft-Bürsten")
Senkrecht zwischen den Glasscheiben, bzw. Bürsten für die Bodenabdichtung.

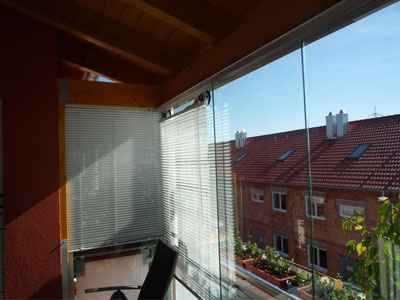

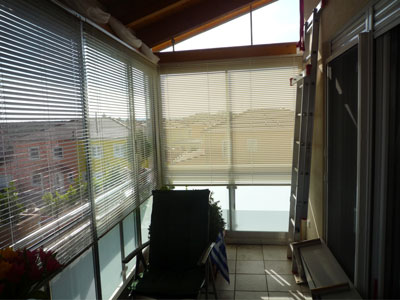

Der Erfolg: ein gemütlicher Balkon, auch bei schlechterem Wetter und ohne Insektenangriffe beim Frühstück.
Viel Erfolg beim Nachmachen!
